他山之石 可以攻玉 ——大连东方亿鹏绕管式热交换器技术开辟石化领域装备制造业新天地


为了及时全面地反映我国炼油与石化工业最新技术发展集中展现我国炼油与石化技术成果,进一步加快我国石化工业技术可持续发展步伐,提升工艺技术与设备管理水平,促进我国炼化工业和装备制造业可持续发展。大连东方亿鹏于2023年8月14日,在四川“石化缘发表《新技术推荐:大连东方亿鹏绕管式热交换技术》一文,目的是让业内第一时间了解我国石油化工领域新技术、新工艺、新材料、新设备,促进合作交流践行实体报国,科技兴邦,为实现中华民族伟大复兴实现中国梦贡献东方智慧和东方力量。

一、技术名称

大连东方亿鹏-绕管式热交换器技术

绕管式热交换器(Coil- Wound Heat Exchanger)相对于普通的列管式换热器具有不可比拟的优势,从传热原理上属于间壁换热的管壳式热交换器,适用温度范围广、适应热冲击、热应力自身消除、紧凑度高,由于自身的特殊构造,使得流场充分发展,不存在流动死区,尤其通过设置多股管程(壳程单股),能够在一台设备内满足多股流体的同时换热

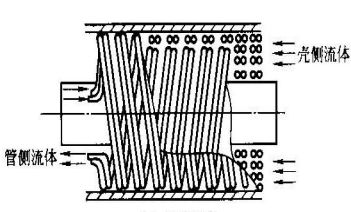

绕管式换热器是在芯筒与外筒之间的空间内将传热管按螺旋线形状交替缠绕而成,相邻两层螺旋状传热管的螺旋方向相反,并采用一定形状的定距件使之保持一定的间距,如图所示

该热交换器现广泛应用于加氢裂化、重整、低温甲醇洗、储气库等装置



二、先进性阐述

绕管式热交换器和普通列管式换热器相比较具有以下特点:

1)结构紧凑,单位容积具有较大的换热面积。

2)热补偿能力好,换热管的热膨胀可部分自行补偿。

3选择一定的缠绕层数,合理分配管程和壳程流通面积,压降低。

4交错螺旋缠绕,扰流效果好,有很好的强化换热效果,具有较高换热效率,可达到2℃的低端面传热温差。

5可同时进行多种介质的传热。

  6高压大型化。

三、案例分享

案例一:储气库装置中绕管式热交换器

该多股流绕管式热交换器是国家级重点项目——十四五规划国家重点工程东北首座最大储气库中石油辽河油田双台子储气库的核心设备之一,目前该换热器属于国内储气库项目单体最重、直径最大、缠绕最长、换热面积最大的缠绕管式换热器,创造了国内同类天然气处理装置多项第一。

技术参数:

该设备设计压力14MPa、设计温度-20℃-50℃、换热面积6159㎡、直径3200mm、长度约16000mm、设备总重约270吨。

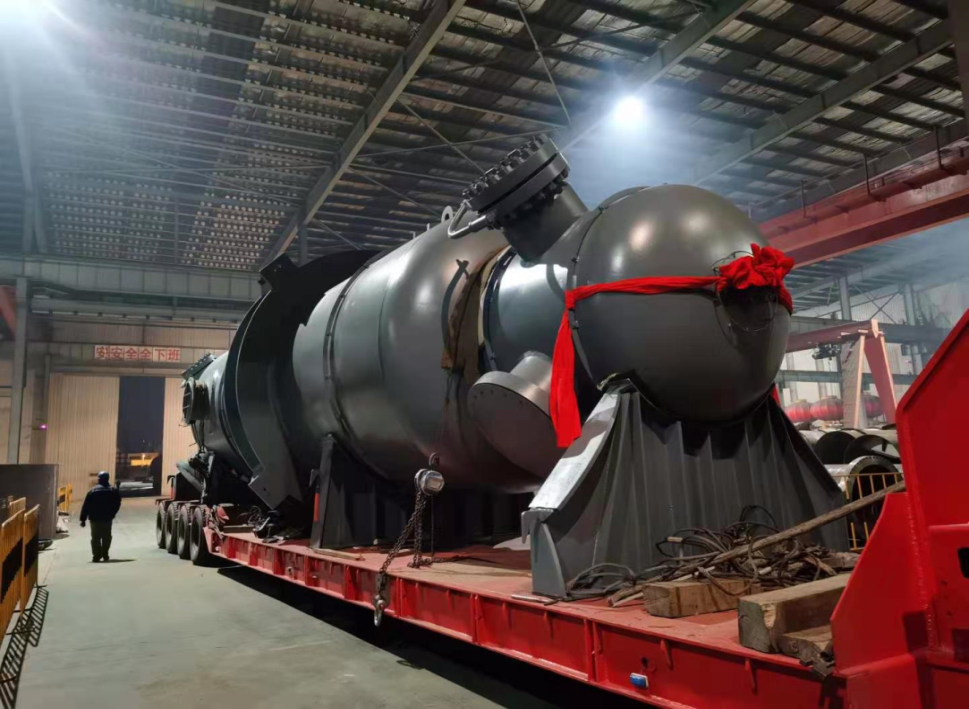

东方亿鹏厂内装车照片

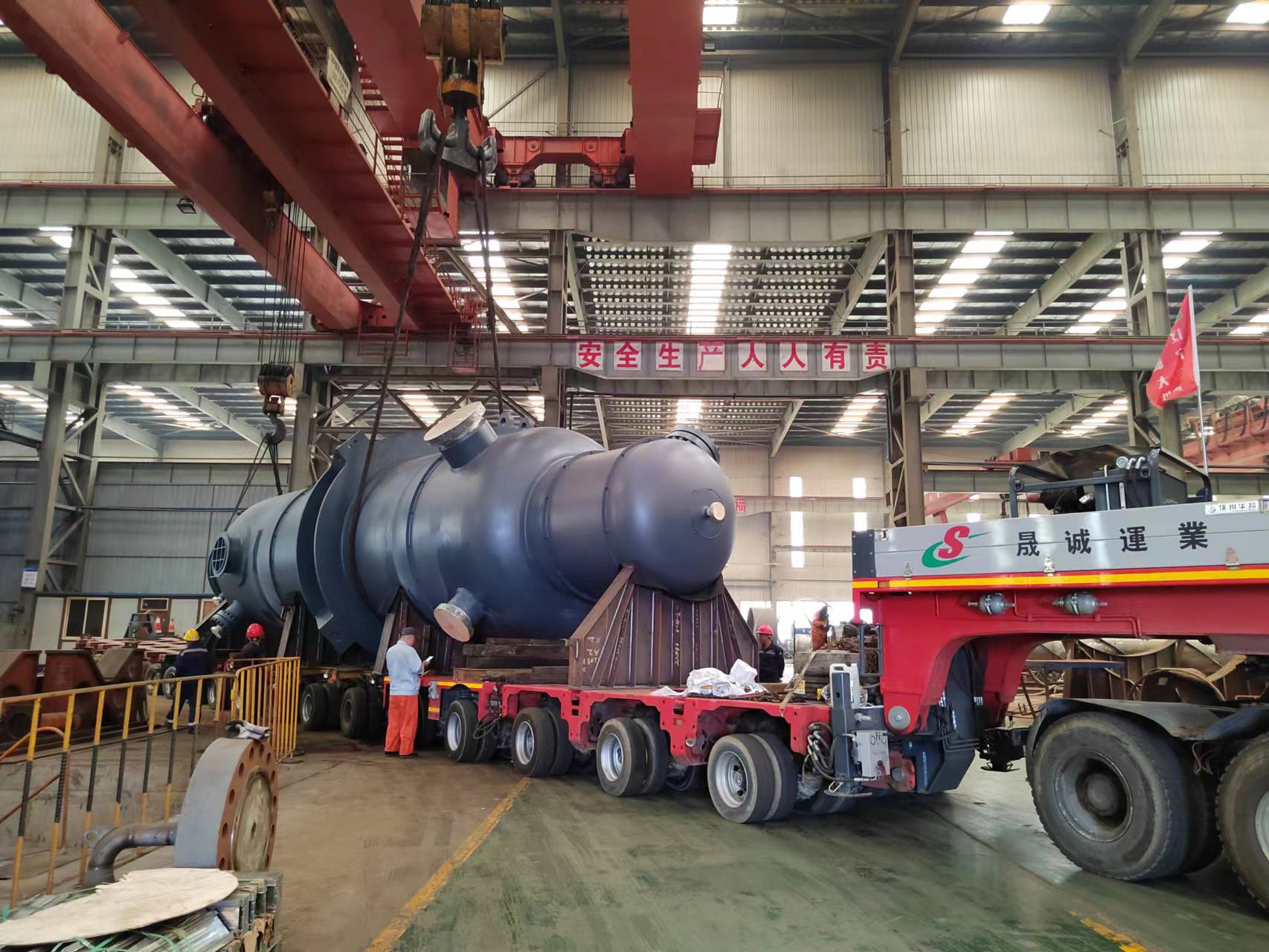

东方亿鹏厂内装车照片

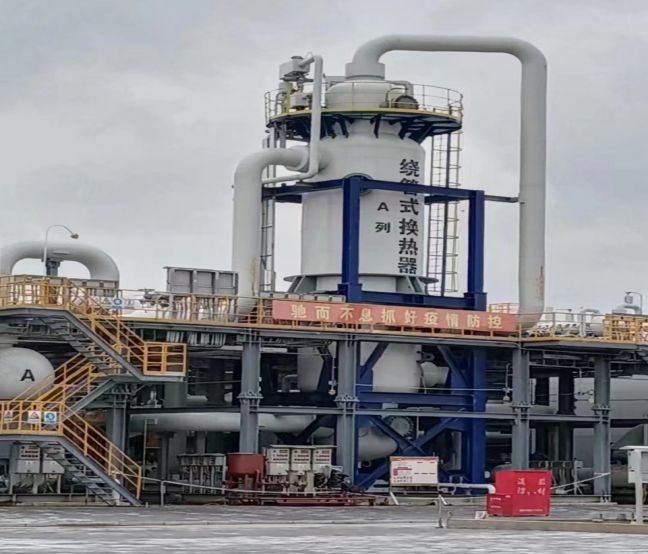

业主现场成功运行照片

央视新闻《朝闻天下》、财经《经济信息联播》对东北首座最大储气库——中国石油辽河油田双台子储气库群建成投产给以大篇幅报道。

 该储气库担负着东北和京津冀地区天然气季节调峰任务,对提升东北及京津冀地区冬季天然气保供能力,调整我国能源结构、促进节能减排、应对气候变化、保障供气安全及国家战略储备具有重大的社会意义和战略意义。

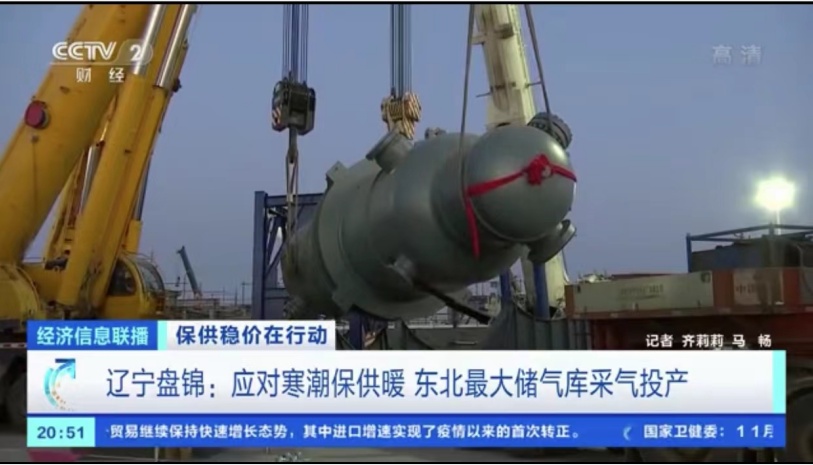

央视传媒新闻报道



四、关于大连东方亿鹏设备制造有限公司

大连东方亿鹏设备制造有限公司坐落于风景秀丽的大连市旅顺口国家级经济技术开发区,是大连市一家科技型民营企业。公司成立于2002年,注册资金10789万元。公司制造产品 覆盖石油炼化、石油化工、煤化工、天气、新能源、新材料、核工业、军工及环保等领域。公司拥有A1级压力容器设计、制造能力,现已成为以高压容器、加氢反应器、分离器、冷凝器、重沸器、汽化炉、大型塔器、核工业容器、螺纹锁紧环高压换热器、缠绕管式换热器、环保设备为代表的压力容器高新技术制造企业,具有年5万吨压力容器生产能力。

为了拓展海外业务,践行国内国际双循环战略,东方亿鹏公司先获得JSRS阿曼国家石油入网资格证书,阿联酋国家商业和工业部绿色证书(Ministry of Commerce & Industry),美国机械工程师协会ASME“U”和“U2”规范认证(The American Society of Mechanical Engineers),并与伊朗、阿联酋、科威特等主要石油化工公司签订长期合作协议。

大连东方亿鹏公司以不断创新、追逐、追求的进取精神,不但成 为中石油、中石化、中海油等石化企业主力供应商,中核集团合格供 应商,而且产品出口远销俄罗斯、哈萨克斯坦、土库曼斯坦、伊朗、 沙特阿拉伯、土耳其、苏丹、阿尔及利亚、瑞士、荷兰、韩国、阿根廷等世界国家和地区

公司积极响应国家“双碳”政策,已经成功开拓新材料(可降解塑料)、新能源(锂电池光伏)等市场,是浙江石化,东方盛虹,新宙邦,中泰化学等上市公司的重要供应商。



  公司占地面积为158000。研发综合办公大楼12000平,生产作业面积70000,重型容器车间31000,换热器车间10000,洁净车间7000,缠绕管式换热车间2000。为公司研发、设计、采购、生产、制造、仓储、物流、办工提供了广阔的发展空间。

 公司地理位置优越,交通运输便利。距离大连旅顺新港2.8 公里距离高速公路 1.5 公里,距离大连高铁北站60公里,距离大连机场50公里。为公司商旅往来、业务洽谈、货物运输和现代物流提供了便利条件。

  公司始终站在振兴民族工业的高度,以提升中国装备制造业为己任,经过20年精湛技艺的锤炼和对行业前景技术的执着追求,现已成为集科研、设计、制造、安装、防腐、物流、服务为一体的高新科技型企业。公司现有800余人其中高级技术人员100余人,专业技术人员400余人,其中高级焊工300余人。30余名技术工人先后荣获大连市技工称号。

为了承传大国工匠技术和精神,公司设有焊接实验室及焊工培训中心,拥有多项国内领先焊接技术,38 毫米直径的小口径内壁堆焊技术,换热管深孔焊接技术,120 毫米不锈钢宽带极堆焊技术,双丝窄间隙焊接技术,焊接工艺评定达 1200 余项。公司拥有 47 项专利技术,筒体内壁带极电渣单层堆焊专利技术,大直径螺旋折流板式换热器设计制造专利技术,大型多股流缠绕管式换热器设计,管壳式换热器防腐专利技术等。

东方亿鹏公司加大科技投入,先后与大连理工大学、大连海事大学、中石大连石油化工研究院等高等院校和科研机构进行产学研合作,不断提高产品科技含量和高附加值。现在,东方亿鹏已是大连海事大学教学实习基地、研究生培养基地。2020 年 12 月,大连东方亿鹏设备制造有限公司被中国产学研促进会授予“中国产学研合作创新示范企业”。

大连东方亿鹏设备制造有限公司已是国家级“高新技术企业”、辽宁省“专精特新中小企业”、辽宁省“创新型中小企业”、“大连市企业技术中心”、“中国产学研创新百佳示范企业”。公司已连续多年跻身“大连市制造业企业100强”,并荣进“中国石油和化工企业500强”。
